¿Cómo se presenta el portaherramientas de la máquina de torno CNC de metal?

El portaherramientas del torno cnc de alta precisión es una parte importante de la máquina herramienta, y el portaherramientas se utiliza para sujetar la herramienta de corte.

La estructura del portaherramientas de la máquina de torno cnc de cama plana afecta directamente el rendimiento de corte y la eficiencia de corte de la fabricación del torno cnc.

Hasta cierto punto, la estructura y el rendimiento del portaherramientas reflejan el diseño y el nivel de fabricación de la máquina de torno cnc.

Con el desarrollo continuo del torno cnc, la forma estructural del portaherramientas está en constante innovación.

Pero, en general, se puede dividir aproximadamente en dos categorías, portaherramientas de fila y portaherramientas tipo torreta. Algunas máquinas de torno mini cnc también usan cambiador automático de herramientas con cargador de herramientas.

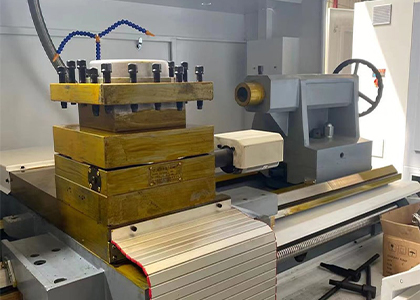

El portaherramientas de arreglo se usa generalmente para mini tornos de metal cnc. Varias herramientas están dispuestas y sujetas en la placa deslizante móvil, y se puede realizar un posicionamiento automático al cambiar la herramienta.

El portaherramientas tipo torreta también se denomina torreta o mesa de herramientas, y existen dos tipos de estructuras: vertical y horizontal.

Tiene un dispositivo de posicionamiento automático de posición multiherramienta y realiza la acción de cambio automático de herramienta de la máquina herramienta a través de la rotación, indexación y posicionamiento del cabezal de la torreta.

El poste de herramientas tipo torreta debe tener una indexación precisa, un posicionamiento confiable, una alta precisión de posicionamiento repetido, una velocidad de indexación rápida y un buen rendimiento de sujeción para garantizar la alta precisión y la alta eficiencia del torno CNC.

Algunos portaherramientas tipo torreta no solo pueden lograr un posicionamiento automático, sino también transmitir potencia.

En la actualidad, la mayoría de los mini tornos de metal cnc con enlace de dos coordenadas utilizan portaherramientas tipo torreta de 12 estaciones, y algunos también utilizan portaherramientas tipo torreta de 6, 8 y 10 estaciones.

El diseño del portaherramientas tipo torreta en el torno CNC tiene dos formas: una es el portaherramientas tipo torreta que se usa para procesar piezas de disco, y su eje giratorio es perpendicular al eje principal; el otro se utiliza para procesar ejes y Un portaherramientas tipo torreta para piezas tipo disco, su eje de rotación es paralelo al eje principal.

El torno CNC horizontal controlado por cuatro coordenadas está equipado con dos placas deslizantes independientes y soportes de herramientas tipo torreta en la cama, por lo que se llama torno CNC automático de cuatro coordenadas con soporte de herramienta doble. Entre ellos, la cantidad de avance de corte de cada portaherramientas se controla por separado, por lo que los dos portaherramientas pueden cortar diferentes partes de la misma pieza de trabajo al mismo tiempo, lo que no solo amplía el rango de procesamiento, sino que también mejora la eficiencia del procesamiento. El torno CNC de cuatro coordenadas tiene una estructura compleja y necesita estar equipado con un sistema CNC especial para realizar el control de dos portaherramientas independientes. Es adecuado para procesar cigüeñales, piezas de aeronaves y otras piezas con formas complejas y lotes grandes.
