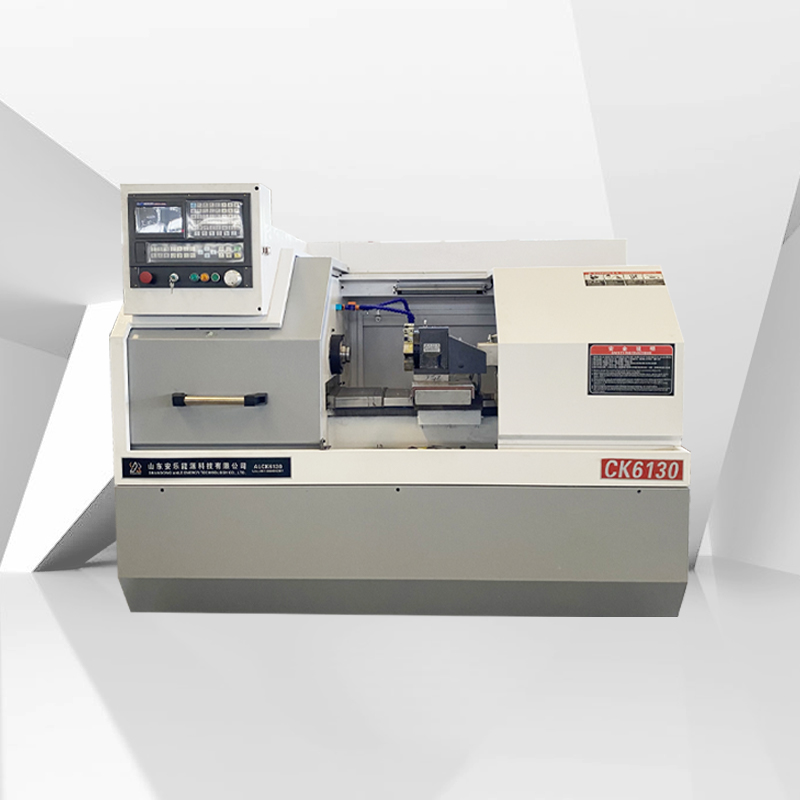

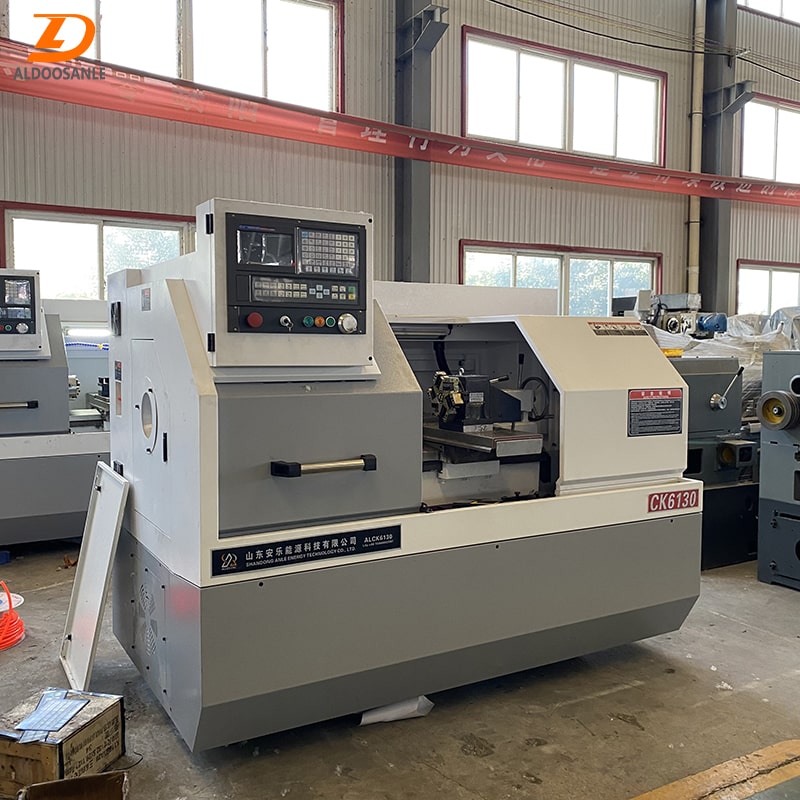

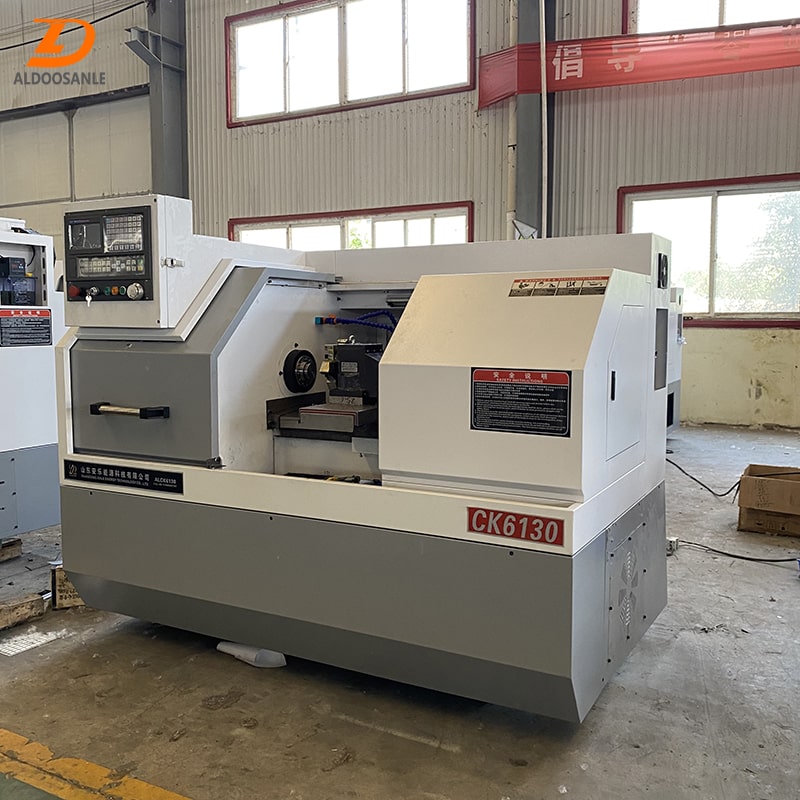

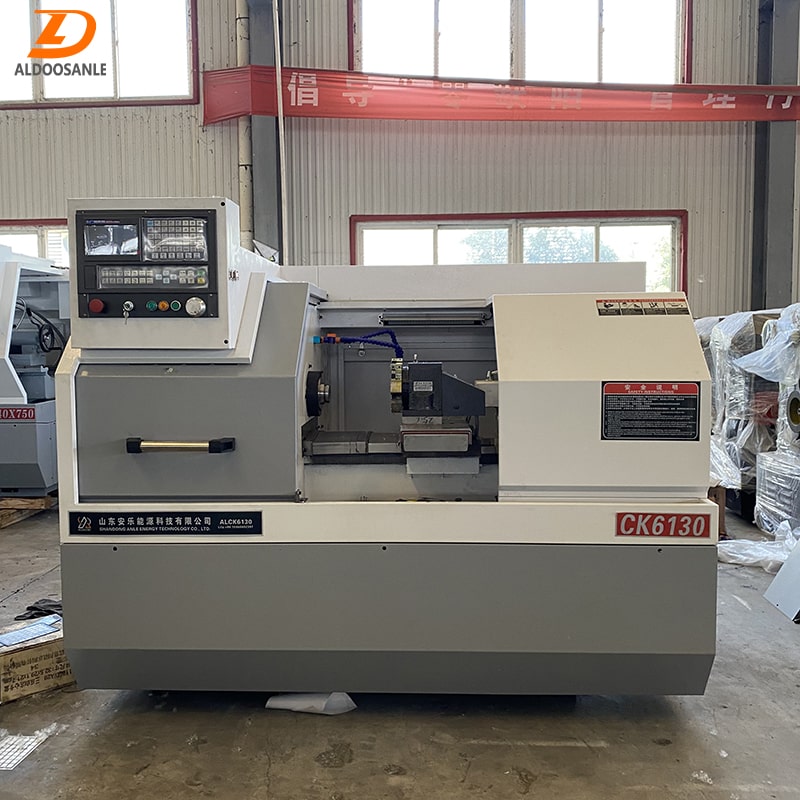

Torno CNC ALCK6130
El torno CNC ALCK6130 es un equipo de mecanizado de precisión que utiliza tecnología CNC. Los tornos CNC tienen las características de alta precisión, alta eficiencia, alta rigidez y estabilidad. Adopta un sistema de control numérico avanzado, que puede realizar operaciones de procesamiento complejas y varias funciones de corte. La estructura del torno adopta un cuerpo de hierro fundido, que tiene buena rigidez y resistencia a los golpes.
El torno CNC ALCK6130 es un equipo de procesamiento multifuncional, adecuado para industrias como la fabricación de maquinaria, aeroespacial, automotriz y electrónica. Puede procesar varias piezas de trabajo de metal, realizar requisitos de procesamiento de alta precisión y alta eficiencia y brindar un apoyo importante para la producción de varias industrias.
Característica de la máquina:
1) Agujero de husillo más grande
2) Fundición sólida de alta calidad de la cama y la base.
3)Alto par y velocidad
4) sistema de lubricación automática
5) sistema de refrigeración automático
6)Guías reforzadas
CONFIGURACIÓN ESTÁNDAR

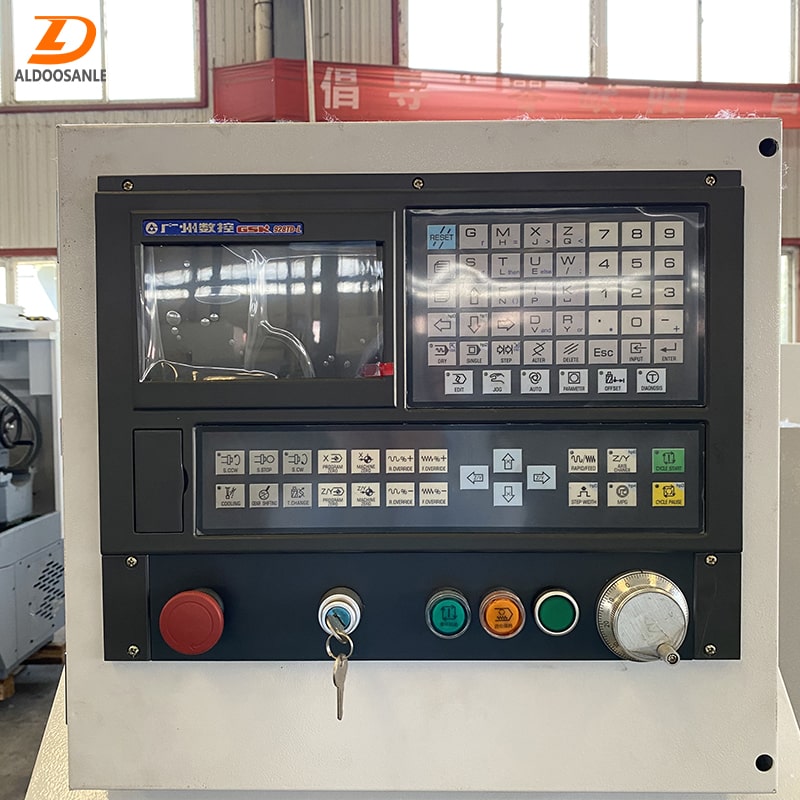

1) Sistema: GSKTB3, servomotor y accionamiento.
2) Pinzas neumáticas.
3) Herramienta de tipo de grupo.
4) Sistema de refrigeración.
5) Sistema de aligeramiento.
6) Sistema de lubricación automática.
CONFIGURACIÓN OPCIONAL
1) Sistema CNC: Siemens, Fanuc, KND.
2) Mandril hidráulico, mandril neumático.
3) Poste de herramienta eléctrica de 4/6/8 estaciones.
4) Alimentador automático de barras.
5)Dispositivo para alimentación automática (alimentador de barras)
6)Transportador de virutas
7) Colector de piezas
8) contrapunto hidráulico
Parametros del producto
|
Ítem |
Unidad |
ALCK6130 |
|
Columpio Max sobre la cama |
milímetro |
Φ300 |
|
Par motor del eje X |
|
4Nm |
|
Par motor del eje Z |
|
4Nm |
|
Giro máximo sobre el tobogán |
milímetro |
Φ130 |
|
Diámetro del orificio del husillo |
milímetro |
Φ48 |
|
Formulario de publicación de herramientas |
|
publicación de herramientas |
|
Con barra de tracción de mandril hueco a través del orificio |
milímetro |
Φ40 |
|
Límite de velocidad del husillo |
rpm |
2200 |
|
Conicidad del orificio interior del manguito del contrapunto |
No |
Mohs 4 |
|
contrapunto |
|
Manual |
|
Cuchillo tamaño cuadrado |
milímetro |
20×20 (cuatro estaciones) |
|
Dispositivo de sujeción |
|
Collet/160 trozo de tres mordazas |
|
Velocidad de movimiento rápido en dirección X/Z |
m/min |
6/8 |
|
Trazo X |
milímetro |
280 |
|
trazo Z |
milímetro |
500 |
|
Potencia del motor principal |
kilovatios |
3 |
|
Precisión de posicionamiento de repetición del eje X |
milímetro |
0.01 |
|
Precisión de posicionamiento de repetición del eje Z |
milímetro |
0.01 |
|
Peso de la máquina |
Kg |
950 |
|
Dimensiones (largo × ancho × alto) |
milímetro |
1600×1100×1650 |
